Reconstructor® can import different data formats and extract multiple information, then exportable in other modeling software.





IMPORTED FORMATS

  • Nuvole di punti LiDAR, UAV, stazione totale in formati aperti (txt, las, e57, ptx, pts, asc, ply)
  • scansioni da scanner 3D di diverse case produttrici (fls, zfc, rxp, 3dd, x3s, x3m, clr, cl3, dp, ixf, imp)
  • mesh e modelli CAD (dxf, ifc, stl, wrl, 3ds, ply, obj, dae)
  • progetti RIEGL RiSCAN PRO e Z+F LaserControl (inclusa camera termica)
  • colorazione automatica di scansioni grezze (formati FARO e TOPCON supportati)

EXPORTED FORMATS

  • Nuvole di punti (txt, las, e57, ptx, pts, asc, ply, ptc, ixf)
  • Modelli mesh 3D (dxf, stl, wrl, 3ds, ply, obj, dae)
  • Sezioni, profili, polilinee (dxf, txt)
  • Mappe, ortofoto, viste sferiche e cilindriche (bmp e formati standard di immagine)
  • Report dell'inspection (pdf)
  • Report del volume (pdf)
  • Report del volume/volume di sterro e riporto (pdf)
  • Video (avi)
  • Formati ReCap 360™ (rcp, rcs) grazie a Gexcel ReCap Plug-in
  • Progetti JRC 3D Reconstructor (recprj) e dati non strutturati (rup, rgp) per importazione diretta in ReCap 360™ grazie a Gexcel ReCap Plug-in






OUTPUT

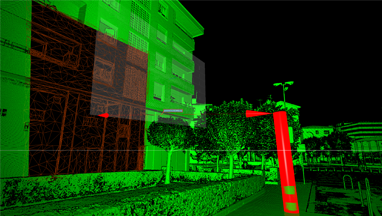

  • Modelli a nuvola di punti e modelli a mesh colorati con texture
  • DTM

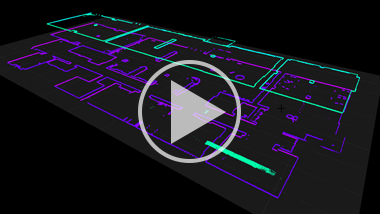

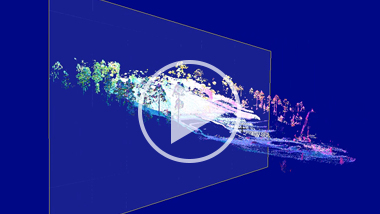

  • Piante, sezioni (anche lungo gli assi del tunnel), isolinee

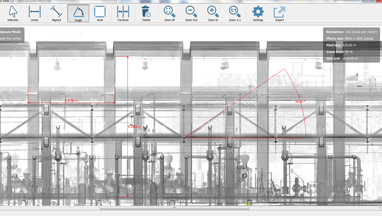

  • Ortofoto con immagini ad alta risoluzione
  • Viste 2.5D ortografiche, sferiche, cilindriche e prospettiche (virtual scan)
  • Viste 2D di superfici cilindriche per l'inspection di tunnel
  • Creste e valli

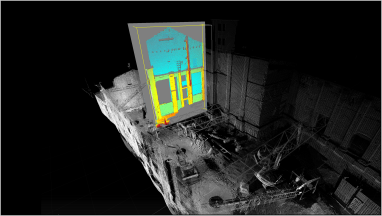

  • Mappe di verticalità/planarità e mappe di deformazione/spostamento

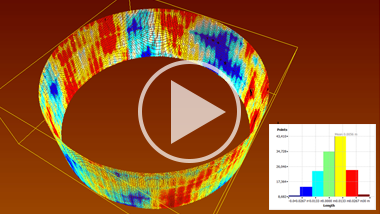

  • Comparazione di superfici a punti (inspection)
  • Contorni di modelli 3D
  • Calcolo di aree e volumi e volumi di sterro e riporto

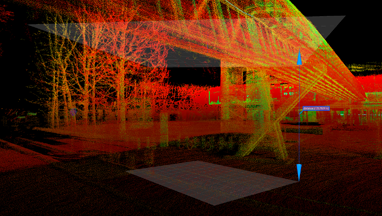

  • Distanze, annotazioni, video fly-through



jrc 3d reconstructor full export








SYSTEM REQUIREMENTS

  • OS: Windows (XP SP2, Vista, 7, 8, 10)
  • Version: 64 bit
  • CPU: multi-core processor (at least 8 Core)
  • Graphic card: NVIDIA GeForce GTX with 2GB of Ram (if you work especially with points) or NVIDIA Quadro (if you work especially with mesh and texture)
  • RAM: 16GB






ADD-ON COMMANDS

IMPROVE THE CAPABILITIES OF YOUR RECONSTRUCTOR

Set of commands dedicated to Reconstructor software for specific workflows: color field, terrain and volume analysis, HERON data management.

Find out more...

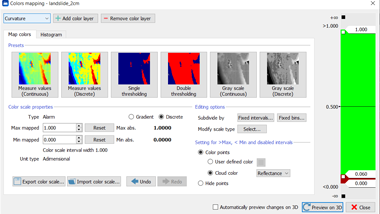

COLOR add-on  MINING add-on  HERON add-on
